مدار سوئیچ ترانزیستور
مدار سوئیچ ترانزیستور شما با طرز کار ترانزیستور آشنا می کند .
در این مدار ترانزیستور خاموش است و جریان را از خود عبور نمی دهد و تا زمانی که ترانزیستور جریان را عبور ندهد دیود نوری خاموش است ، با فشار دادن کلید ، جریان الکتریسیته به بیس ترانزیستور ( در این ترانزیستور پایه وسط ) می رسد و باعث می شود ترانزیستور روشن شده جریان را از خود عبور دهد و دیود نوری روشن شود.

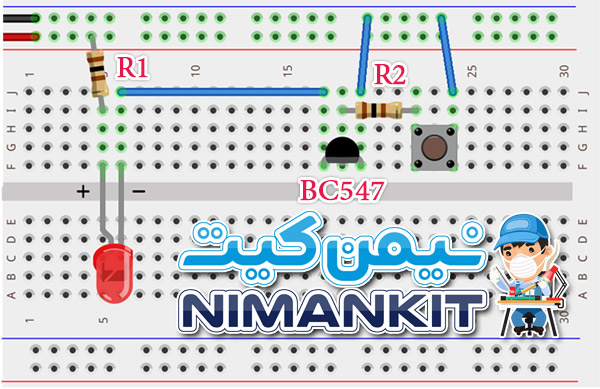

قطعات این مدار :
۱ عدد دیود نوری .
۱ عدد کلید فشاری .
۱عدد ترانزیستور BC547.
۲ عدد مقاومت ۱۰۰ اهم (قهوه ای – سیاه – قهوه ای ) .
توجه : ولتاژ ورودی این مدار ۵.۵ ولت است ، در صورت نیاز به تغییر ولتاژ می توانید مقدار مقاومت R1 را تغییر دهید .
برای آشنایی بیشتر با طرز کار ترانزیستور می توانید کیت آموزش الکترونیک مدل ۱۹ مدار نوری را خریداری کنید .
